Автоматический балансировочный клапан ASV-M
Клапан ASV-M это запорный клапан предназначенный для установки на подающем трубопроводе. Может быть использован только в качестве запорной арматуры и для присоединения импульсной трубки от клапанов ASV-P(V). Клапан поставляется с заглушками под измерительные ниппели. При установке ниппелей возможно измерение расхода теплоносителя, протекающего через данный участок системы

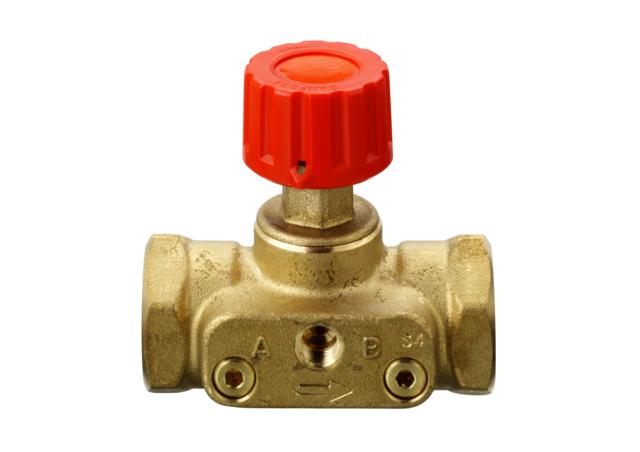

| Эскиз | Ду,мм | Пропускная способность Kvs, м3/ч |
Размер внутр.резьбы, дюймы | Кодовый номер | Эскиз | Размер наружной резьбы, дюймы | Кодовый номер |
 |
15 | 1,6 | Rp 1/2 | 003L7691 | |
G 3/4A | 003L7696* |
| 20 | 2,5 | Rp 3/4 | 003L7692 | G 1A | 003L7697* | ||
| 25 | 4 | Rp 1 | 003L7693 | G 1 1/4A | 003L7698* | ||
| 32 | 6,3 | Rp 1 1/4 | 003L7694 | G 1 1/2A | 003L7699* | ||
| 40 | 10 | Rp 1 1/2 | 003L7695 | G 1 3/4A | 003L7700* | ||
| 50 | 16 | - | - | G 2 1/4A | 003L7702* |
