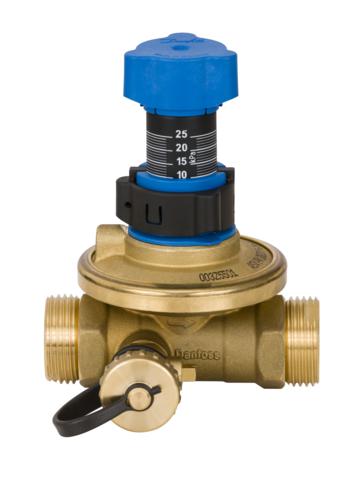

Автоматический балансировочный клапан ASV-PV

Автоматический балансировочный клапан ASV-PV



Автоматические балансировочные клапаны серии ASV – регуляторы постоянства перепада давлений, предназначенные для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%.
ASV-PV может быть настроен на перепад давлений от 0,05 бар (5 кПа) до 0,25 бар (25 кПа). С завода–изготовителя он поставляется настроенным на 0,1 бар (10 кПа).
Клапан ASV-PV Plus настраивается в диапазоне от 0,2 бар (20 кПа) до 0,4 бар (40 кПа). При поставке он установлен на 0,3 бар (30 кПа). В этой связи клапан ASV-PV Plus обычно используется в системах напольного отопления или теплохолодоснабжения вентиляционных установок.
Клапаны ASV-PV и ASV-PV Plus имеют синюю рукоятку и устанавливаются на обратном трубопроводе (стояке) системы. Помимо этого клапаны оснащены дренажным краном и могут перекрывать поток.

Балансировочные клапаны ASV-PV, в комплекте с импульсной трубкой 1,5 м
Эскиз Ду,мм Kvs м3/ч Подключение

Диапазон настройки ΔP, кПа Кодовый номер











15 1,6



Внутренняя
резьба ISO 7/1




Rp 1/2




5-25





003Z5501
20 2,5 Rp 3/4 003Z5502
25 4,0 Rp 1 003Z5503
32 6,3 Rp 1 1/4 003Z5504
40 10,0 Rp 1 1/2 003Z5505
50 16,0 Rp 2 003Z5506











15 1,6





Внешняя резьба
ISO 228/1



G 3/4 A




5-25





003Z5511
20 2,5 G 1 A 003Z5512
25 4,0 G 1 1/4 A 003Z5513
32 6,3 G 1 1/2 A 003Z5514
40 10,0 G 1 3/4 A 003Z5515
50 16,0 G 2 1/4 A 003Z5516











15 1,6



Внутренняя
резьба ISO 7/1




Rp 1/2




20-60





003Z5541
20 2,5 Rp 3/4 003Z5542
25 4,0 Rp 1 003Z5543
32 6,3 Rp 1 1/4 003Z5544
40 10,0 Rp 1 1/2 003Z5545
50 16,0 Rp 2 003Z5546











15 1,6





Внешняя
резьба ISO 228/1



G 3/4 A




20-60





003Z5551
20 2,5 G 1 A 003Z5552
25 4,0 G 1 1/4 A 003Z5553
32 6,3 G 1 1/2 A 003Z5554
40 10,0 G 1 3/4 A 003Z5555
50 16,0 G 2 1/4 A 003Z5556
