Регуляторы давления LDM

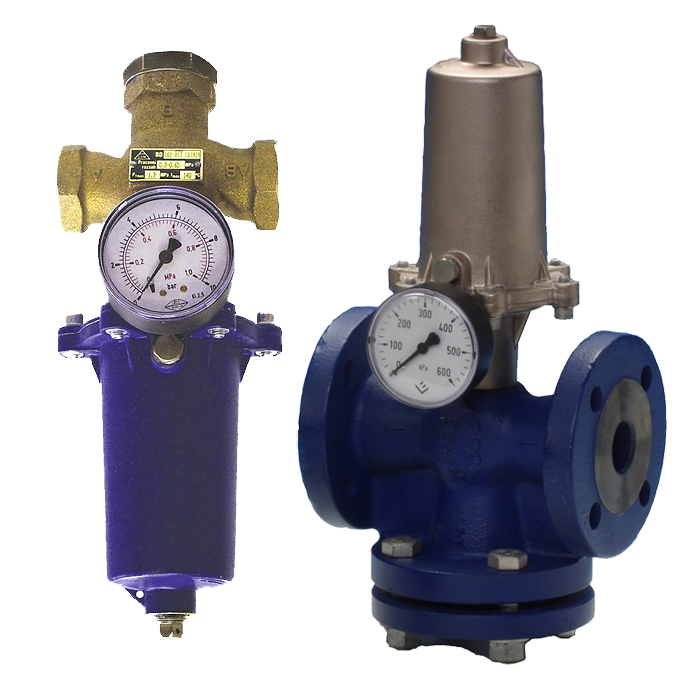

Регуляторы давления RD 102 D и RD 103 D







dn 15 до 50,PN 16, kVs 2 до 20 м3/ч
Описание
Прямодействующие регуляторы дифференциального давления RD 102 D и RD 103 D это арматура, предназначенная для поддержания постоянного дифференциального давления или постоянного расхода (при использовании диафрагмы) на заданном оборудовании. Это обеспечивается мембраной, которая подвержена воздействиям входного и выходного давления на заданном оборудовании или на дроссельной диафрагме. Отклонения мембраны передаются на конус клапана, и при повышении дифференциального давления происходит закрытие арматуры. Благодаря разгруженному по давлению конусу, значения дифференциального давления не влияют на напорные режимы в арматуре.
Регулятор может быть оснащен манометром, на котором можно наблюдать текущие значения входного и выходного давлений, и по ним установить требуемую величину перепада давления (в диапазоне, заданном используемой пружиной). Стандартное исполнение без манометра, и регулятор нужно настраивать по давлениям или расходу, измеренным прямо на данном оборудовании. В случаях, когда значение требуемого дифференциального давления находится в области, где перекрываются диапазоны отдельных пружин, уместно для большей чувствительности регулятора выбрать пружину с низшим диапазоном. С арматурой стандартно поставляются импульсные трубки для присоединения к отборам из трубопровода.
Применение
Эта арматура предназначена для применения преимущественно в отоплении и вентиляционном оборудовании, для температуры до 140°C и до максимального рабочего избыточного давления 1 МПа. Могут быть установлены во всех регулирующих контурах, где нужно обеспечить постоянный перепад давления или расход на оборудовании, без использования приводной энергии.
Рабочие среды
Регуляторы RD 102 D, RD 103 D предназначены для газообразных и жидких сред, таких как воздух, вода, водяной пар низкого давления (действительно только для RD 102) и другие среды, совместимые с использованными материалами внутренних частей арматуры (преимущественно корпуса, конуса и мембраны). Это исполнение не пригодно для масел. Кислотность, или щелочность среды не должна выходить из диапазона pH от 4.5 до 9.5. Для обеспечения долговременной герметичности арматуры, производитель рекомендует установить в трубопровод перед клапаном фильтр механических примесей.

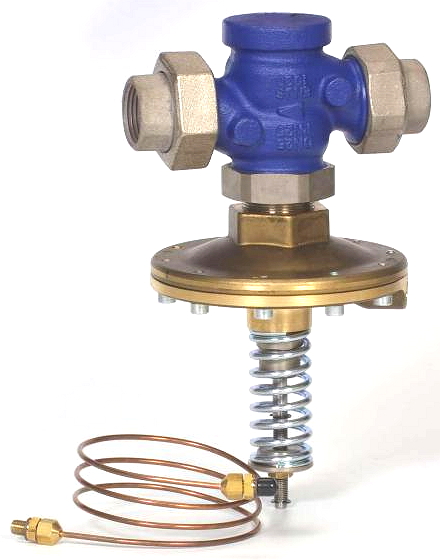

Регуляторы давления RD 122 D/P BEE line







dn 15 до 50,PN 25, kVs 0.63 до 32 м3/ч


Описание
Регулятор перепада давления RD 122 D прямого действия представляет собой арматуру, предназначенную для фиксирования постоянной разности давления в данном оборудовании. Обеспечивается при помощи мембраны, на которую действуют входное и выходное давление данного оборудования. Отклонение мембраны переносится на конус и при повышении разности давления арматура закрывает. Благодаря разгруженному конусу, на значение дифференциального давления не влияет соотношение давлений на арматуре.
Регулятор дифференциального давления прямого действия с ограничителем расхода RD 122 P представляет собой арматуру, предназначенную прежде всего для ограничения максимального расхода, что обеспечивается при помощи пары конусов, один из которых отрегулируется потребителем на требуемое значение, а второй управляется разностью давления при помощи мембранной головки. Отклонение мембраны переносится на конус и при повышении разности давления арматура закрывается. Разгруженные конусы гарантируют надежную функцию и стабильность установленного значения в целом диапа-зоне статического и дифференциального давления.
В том случае, когда значение требуемого дифференциального давления находится в области, где перекрываются значения диапазонов отдельных пружин, было бы целесообразно с точки зрения большей чувствительности регулятора выбрать пружину с низшим диапазоном.
В комплекте с вентилем стандартно поставляются присоединительные импульсные трубкидля присоединения к отборам в трубопроводе.
Применение
Арматура предназначена для эксплуатации в обычных тепловодных и горячеводных линиях в системах отопления, охлаждения и кондиционирования. Нельзя допустить, чтобы максимальное дифференциальное давление на арматуре превысило 1,6 Mpa.
Рабочая среда
Вентили RD 122 применяются в том оборудовании, где регулируемой средой является вода, воздух или пар низкого давления до 0,4 MPa. Кроме этого, для охлаждающих смесей и других неагрессивных жидкостей, а также для газообразных сред в диапазоне температур от +2oC до +150oC. Уплотнительные поверхности дроссельной системы устойчивы к обычной грязи и примесям, содержащимся в среде, но при появлении абразивных примесей следует в трубопровод перед вентилем установить фильтр для обеспечения долговременной надежной функции и герметичности.
