Клапаны запорно-регулирующие LDM

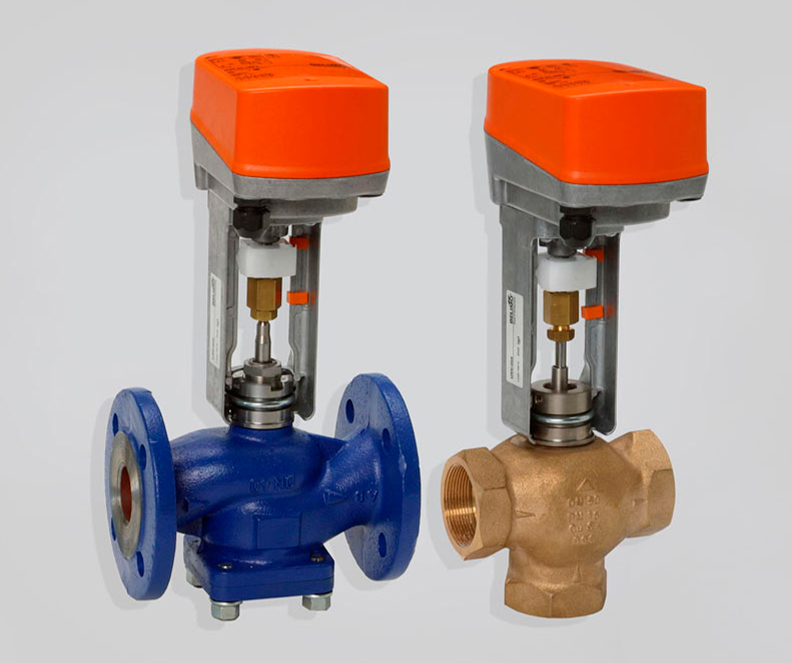

Регулирующие клапаны RV 102 и RV 103
от dn 15 до 50,PN 16, kVs 15 до 50 м3/ч








Описание
Регулирующие вентили ряда RV 102 - это двухходовая или трехходовая арматура с муфтовым присоединением. Материал корпуса - бронза. Регулирующие вентили ряда RV 103 - это та же арматура в фланцевом исполнении. Материал корпуса - серый чугун.
Названные вентили изготавливаются в следующем исполнении:
  • трехходовой регулирующий вентиль
  • двухходовой регулирующий вентиль реверсивный
  • двухходовой угловой регулирующий вентиль


Вентили в исполнении RV 102 и RV 103 управляются при помощи маховика или электромеханических приводов Siemens (Landis & Staefa), Johnson Controls, Honeywell, Belimo, Ekorex+ и ZPA Nová Paka.

Применение
Вентили предназначены для применения в отопительной технике и для кондиционирования воздуха при температуре до 150oC.

Рабочие среды
Вентили ряда RV 102 и RV 103 предназначены для регулирования расхода и давления жидкостей, газов и паров без абразивных примесей, а именно: вода, водяной пар (только для RV 102), воздух и другие среды, совместимые с материалом корпуса и внутренних частей арматуры. Кислотность или щелочность среды не должны превышать пределы рН 4,5 - 9,5. Для того, чтобы регулирование было качественным и надежным, производитель рекомендует установить в трубопровод перед вентилем фильтр для улавливания механических примесей.

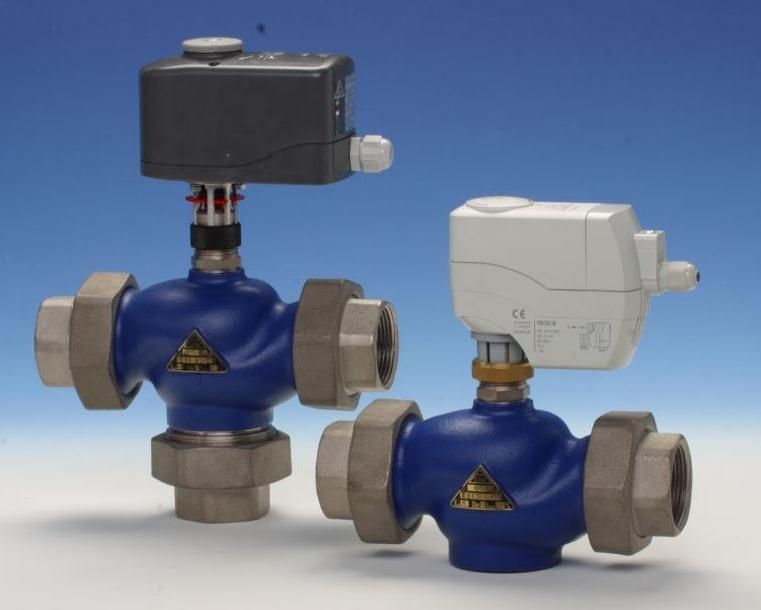

Регулирующие клапаны RV 111 COMAR line
от dn 15 до 40,PN 16, kVs0,16 до 25 м3/ч







Описание
Вентили RV 111 COMAR - это регулирующая арматура компактной конструкции с наружной присоединительной резьбой. Отличается минимальными строительными размерами и массой, качественной регулирующей функцией и высокой герметичностью в закрытом состоянии. Благодаря исключительной расходной характеристике LDMspline®, оптимизированной для регулирования термо-динамических процессов, они идеально подходят для использования в отопительных устройствах и установках для кондиционирования воздуха. Разработанная конструкция внутренних деталей и высокий срок службы сальника отвечают всем требованиям относительно долговременной
эксплуатации, не требующей обслуживания. Арматура изготавливается в двухходовом прямом исполнении или трехходовом. В состав поставки вентилей входят присоединительные концы, которые позволяют быстрый монтаж оборудования, как альтернативное винтовое, фланцевое или приварное присоединение арматуры,на трубопровод. В соединении с электромеханическими приводами вентили позволяют осуществлять регулирование с трехпропорциональным или непрерывным управлением. Вместе с вентилями поставляется маховик, которым можно воспользоваться для ручного регулирования до монтажа привода.
Применение
Материал дроссельной системы, образованной конусом из качественной коррозиестойкой стали и мягкими уплотнительными элементами, гарантирующими герметичность, позволяет использовать названную арматуру не только в обычных тепловодных и горячеводных линиях, но и в других областях, имеющих некоторые характерные свойства среды, например в системах отопления и кондиционирования воздуха.

Рабочие среды
Вентили RV 111 применяются в оборудовании, где регулируемой средой является вода или воздух. Кроме того, пригодны для охлаждающих смесей и других неагрессивных жидкостей, а также газообразных сред в диапазоне температур от +2oC до +150oC. Уплотнительные поверхности дроссельной системы устойчивы к обычной грязи и примесям среды, но при наличии абразивных примесей следует установить в трубопровод, перед вентилем, фильтр для обеспечения долговременной надежной функции и герметичности.

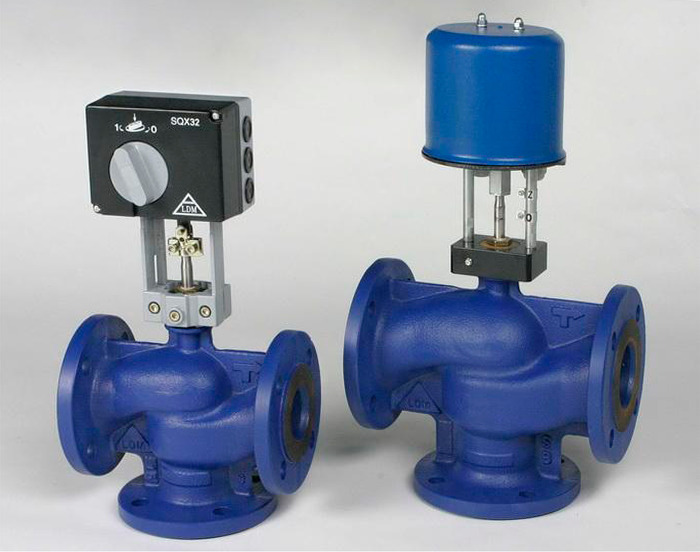

Регулирующие клапаны RV 113
от dn 15 до 150,PN 6 и 16, kVs 1,6 до 360 м3/ч







Описание
Регулирующие клапаны серии RV113 R являются двухходовыми фланцевыми клапанами с разгруженным конусом предназначенные для регулирования и закрытия потока среды. Это позволяет использовать клапаны при высоком дифференциальном давлении с низкосиловыми линейными приводами. Регулирующие клапаны RV 113 M являются фланцевыми, 3-ходовыми клапанами со смесительной или разделительной функцией и с высокой герметичностью в обоих портах, разработанных для регулирования. Благодаря уникальной расходной характеристике LDMspline®, оптимальной для термодинамических процессов, эти клапаны идеально подходят для применения в отоплении и вентиляции. Расходные характеристики, значения Kvs и значение неплотности соответствуют международным стандартам.
Клапаны ряда RV113 специально разработаны для приводов следующих производителей: Siemens, Belimo, Ekorex и LDM.
Применение
Регулирующие клапаны ряда RV113 разработаны для применения в отоплении и вентиляции.

Рабочие среды
Клапаны RV113 разработаны для работы в условиях жидких и газообразных сред, которые совместимы с материалом корпуса и внутренними частями клапана при температуре от +2 до +150oC. Поверхности наклонных уплотнителей невосприимчивы к обычным засорениям. Однако, рекомендуется ставить сетчатый фильтр от абразивных частиц для обеспечения надежной эксплуатации. Клапан не может работать в условиях кавитации.

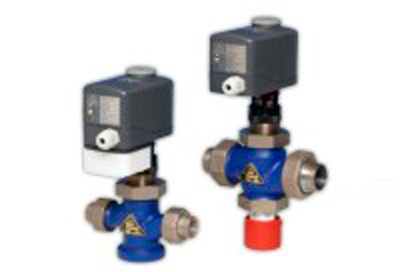

Регулирующие клапаны RV 122 BEE line
от dn 15 до 50,PN25, kVs0,16 до 40 м3/ч







Описание
Клапаны RV 122 BEE- это регулирующие клапаны с разгруженным конусом компактной конструкции с наружной присоединительной резьбой. Клапаны RV 122 BEE– это идентичные клапаны с механизмом ограничения расхода. Такое исполнение клапанов позволяет даже при малых усилиях использованных приводов осуществлять регулирование при высоком перепаде давления. Отличительной чертой упомянутых вентилей являются минимальные размеры и масса, качественная регулирующая функция и высокая герметичность в закрытом состоянии. Благодаря исключительной расчетной характеристике LDMspline®, оптимизированной для регулирования термодинамических процессов, вентили идеально подходят для применения в установках отопления и кондиционирования воздуха. Принимая во внимание разработанную конструкцию внутренних деталей и высокий срок службы уплотнения, можно использовать вентили при долговременной эксплуатации, не требующей обслуживания. Вентиль, благодаря компактному исполнению, является основным элементом унифицированного ряда BEE line.  Составной частью поставки являются присоединительные концы, позволяющие осуществлять в качестве альтернативы винтовое, фланцевое или приварное присоединение арматуры к трубопроводу, и обеспечивающее быстрый и качественный монтаж на оборудование. В соединении с приводами фирмы LDM вентили позволяют, соответственно исполнению, осуществлять регулирование с трехпропорциональным или непрерывным управлением.
Применение
Материал дроссельной системы, образованной конусом и седлом из качественной коррозиестойкой стали и мягкими уплотнительными элементами, гарантирующими герметичность, позволяет использовать названную арматуру нетолько в обычных тепловодных и горячеводных линиях, но и в других областях, имеющих некоторые характерные свойства среды, например, в системах отопления и кондиционирования воздуха и там, где требуется установление точного расхода. Ограничитель расхода позволяет с точностью отрегулировать условный расход, независимо от значения Kvs.

Рабочие среды
Вентили RV 122 применяются в оборудовании, где регулируемой средой является вода или воздух. Кроме того, пригодны для охлаждающих смесей и других неагрессивных жидкостей, а также газообразных сред в диапазоне температур от +2оC до  +150оC Уплотнительные поверхности дроссельной системы устойчивы к обычной грязи и примесям среды, но при наличии абразивных примесей следует установить в трубопровод перед вентилем фильтр для обеспечения долговременной надежной функции и герметичности.
