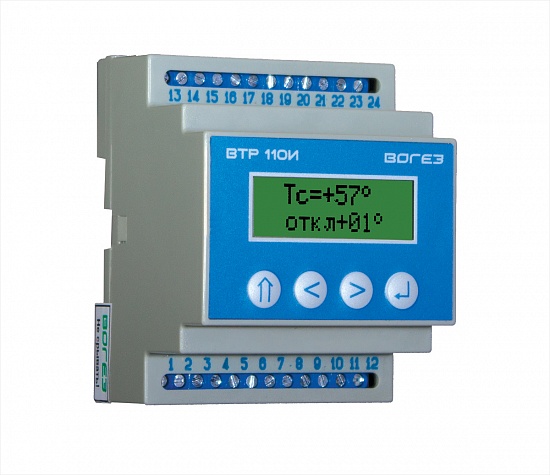

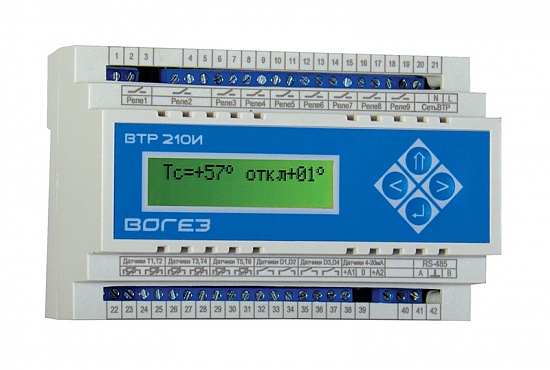

Регуляторы температуры микропроцессорные ВТР












Производятся серийно с 1996 года. Сегодня в производственной программе - третье поколение контроллеров ВТР. Могут быть использованы для поддержания температуры горячей воды в контуре горячего водоснабжения, автоматического управления системой отопления, автоматического управления установкой приточной вентиляции, а также для поддержания температуры в различных технологических процессах. Предусмотрена возможность управления автоматическим резервированием (АВР) насосов и системой подпитки контура независимого отопления. Возможно использование контроллеров ВТР в составе контрольно-измерительных автоматизированных систем с использованием встроенного интерфейса.
Контроллеры выпускаются в корпусе, предназначенном для установки на DIN – рейку 35мм. Устанавливаются в шкаф управления со степенью защиты, соответствующей условиям эксплуатации.


Основные особенности контроллеров ВТР:
  • до 10 встроенных программ функционирования, выбираемых пользователем с клавиатуры контроллера;
  • ПИД - регулирование температуры с автоматической подстройкой (самоадаптацией) параметров под характеристики объекта;
  • два контура регулирования температуры;
  • энергонезависимое хранение всех параметров и настроек;
  • энергонезависимый архив всех контролируемых температур;
  • сигнализация об аварийных ситуациях;
  • двунаправленный интерфейс RS 232 или RS 485.

Сегодня производятся следующие разновидности контроллеров ВТР: ВТР14И и ВТР 20И (данный контроллер является дальнейшим развитием ВТР10И). Отличие ВТР 14И – возможность применения в качестве датчиков температуры термометров сопротивления с характеристикой Pt500. Основные параметры контроллеров представлены в таблице ниже. Конкретная информация по техническим характеристикам, встроенным программам функционирования и правилам эксплуатации контроллеров находится в разделе «Документация».

Основные параметры мультипрограммных контроллеров ВТР.
НАИМЕНОВАНИЕ ПАРАМЕТРОВ
ЗНАЧЕНИЕ ПАРАМЕТРОВ
ВТР 10И*
ВТР 20И
ВТР 14И
    Количество программ функционирования
6
10
10
КОЛИЧЕСТВО ВЫХОДОВ ДЛЯ ПОДКЛЮЧЕНИЯ
ИСПОЛНИТЕЛЬНЫХ УСТРОЙСТВ С ТРЕХПОЗИЦИОННЫМ УПРАВЛЕНИЕМ
2
2
2
КОЛИЧЕСТВО РЕЛЕЙНЫХ ВЫХОДОВ ДЛЯ управления насосами
2
4
4
Нагрузочная способность ВЫХОДОВ
 РЕЛЕЙНЫЕ, 250В, до 8А (COSΦ=1)
КОЛИЧЕСТВО ВХОДОВ ДЛЯ ПОДКЛЮЧЕНИЯ КОНТАКТНЫХ ДАТЧИКОВ
-
4
4
КОЛИЧЕСТВО КАНАЛОВ КОНТРОЛЯ ТЕМПЕРАТУРЫ (С ВОЗМОЖНОСТЬЮ
ПОДКЛЮЧЕНИЯ ДИСКРЕТНЫХ ДАТЧИКОВ)
6
5
5
ДИАПАЗОН ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ, C
ОТ -40 ДО +125
ОТ -50 ДО +160
ДИСКРЕТНОСТЬ ЗАДАНИЯ ТЕМПЕРАТУРЫ, С
1
0,1
ЦЕНА ДЕЛЕНИЯ МЛАДШЕГО РАЗРЯДА ИНДИКАЦИИ ТЕМПЕРАТУРЫ, С
1
0,1
ТИП ТЕРМОПРЕОБРАЗОВАТЕЛЯ
DS1821
PT500
ВРЕМЯ АВТОМАТИЧЕСКОЙ НАСТРОЙКИ КОЭФФИЦИЕНТОВ
РЕГУЛИРОВАНИЯ, НЕ БОЛЕЕ, МИН
30
30
ИНТЕРФЕЙСЫ ДЛЯ СВЯЗИ С ВНЕШНИМИ УСТРОЙСТВАМИ
RS-232
RS-232, RS-485
РЕЖИМ РАБОТЫ
НЕПРЕРЫВНЫЙ
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- ТЕМПЕРАТУРА ОКРУЖАЮЩЕГО ВОЗДУХА, 0С
- ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ ВОЗДУХА ПРИ 35 0С, ДО, %
ОТ +5 ДО +50
 80
СТЕПЕНЬ ЗАЩИТЫ КОРПУСА БЛОКА УПРАВЛЕНИЯ ПО ГОСТ 14254
IP20
НАПРЯЖЕНИЕ ПИТАНИЯ
ОТ 187 ДО 242 В, 50 ГЦ
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, НЕ БОЛЕЕ, ВА
3,5
МАССА БЛОКА УПРАВЛЕНИЯ, НЕ БОЛЕЕ, КГ
0,8
ГАБАРИТНЫЕ РАЗМЕРЫ БЛОКА УПРАВЛЕНИЯ, НЕ БОЛЕЕ, ММ
140Х90Х65

*Производство контроллера ВТР 10И прекращается в феврале 2015 г., вместо него предлагается ВТР 20И.

Технические преимущества (конструктивные особенности):

Отличительной особенностью данных терморегуляторов отопления является наличие в памяти микропроцессора набора типовых программ. Пользователь имеет возможность задавать с клавиатуры регулятора номер программы, обеспечивающей выполнение требуемых функций. Номера программ и выполняемые регулятором функции приведены в таблице.
Выбор номера программы, задание режимов работы каждого контура, значений температуры или температурного графика каждого контура, коэффициентов регулирования и программирование дополнительных функций производится с клавиатуры блока в диалоговом режиме работы с информационными «окнами», выводимыми на ЖК - индикатор.

Номера программ и выполняемые функции ВТР 20И, ВТР 14И.
Номер программы     Функциональное назначение регулятора
10 (ОТП) Управление одним контуром    отопления с основным и резервным насосами
11 (ОТП+ОТП) Управление двумя контурами отопления с основным и резервным насосами в каждом контуре
12 (ОТП+ГВС)      Управление  контуром  отопления  и  контуром  горячего водоснабжения с           основным      и резервным насосами в каждом контуре
14 (ОТП+ПДП) Управление  контуром   отопления  и  контуром  системы подпитки с   основным и резервным насосами в каждом контуре
15 (ОТП+АВР) Управление контуром отопления с основным и резервным насосами и контуром АВР
20 (ГВС) Управление одним контуром горячего водоснабжения с основным и резервным насосами
22 (ГВС+ГВС) Управление двумя контурами горячего водоснабжения с основным и резервным насосами в каждом контуре
24 (ГВС+ПДП) Управление контуром горячего водоснабжения и контуром системы подпитки с   основным и резервным насосами в каждом контуре
25 (ГВС+АВР) Управление контуром горячего водоснабжения с основным и резервным насосами и контуром АВР
33 (ВЕНТ) Управление установкой приточной вентиляции
Тип     контура регулирования Основные функции
ОТП
Управление контуром отопления
Поддержание  задаваемого   пользователем  температурного   графика отопления, с количеством контрольных точек от двух до восьми (температуры   смешанной   воды   в   зависимости   от   температуры наружного воздуха или температуры обратной воды в зависимости от температуры наружного воздуха) в контуре отопления. Возможность  снижения температуры смеси в заданное время  по задаваемому пользователем недельному графику.
Возможность  задания  режима   включения   -   отключения   контура отопления в зависимости от значения температуры наружного воздуха. Контроль (внешние  контактные датчики  в  количестве до  2-х,  в зависимости от выбранной проектировщиком технологической схемы) и управление   (автоматический   ввод   резервного   насоса   при   отказе основного) работой основного и резервного насосов системы отопления. Возможность задания пользователем аварийного состояния контактных датчиков контроля работы насосов (замкнут или разомкнут). Возможность задания пользователем режима «ресурс» для равномерной выработки ресурса насосов. Защита насосов от «сухого» хода.
Контроль   температуры   обратной   воды   (защита   от   завышения температуры обратной воды и от замораживания здания). Ограничение температуры обратной воды в соответствии с задаваемым графиком.


ГВС
Управление контуром горячего водоснабжения
Поддержание задаваемого пользователем значения температуры горячей воды в контуре ГВС.
Возможность снижения температуры горячей воды или отключения ГВС с одновременным выключением циркуляционного насоса в заданное время по задаваемому пользователем недельному графику. Контроль  (внешние  контактные  датчики  в  количестве  до  2-х,  в зависимости от выбранной проектировщиком технологической схемы) и управление   (автоматический   ввод   резервного   насоса   при   отказе основного) работой основного и резервного насосов системы ГВС. Возможность задания пользователем аварийного состояния контактных датчиков контроля работы насосов (замкнут или разомкнут). Защита насосов от «сухого» хода.
Возможность задания пользователем режима «ресурс» для равномерной выработки ресурса насосов.
Возможность ограничения температуры обратной воды. Возможность задания пользователем режима «дезинфекция».


Система подпитки
Управление системой подпитки
Поддержание давления в нагреваемом контуре на заданном уровне. Контроль  работы  основного  и  резервного  насосов  через  внешний контактный датчик.
Управление работой основного и резервного насосов. Защита насосов от «сухого» хода.
Возможность задания пользователем аварийного состояния контактных датчиков контроля работы насосов (замкнут или разомкнут). Возможность задания пользователем режима «ресурс» для равномерной выработки ресурса насосов.


АВР Управление основным и резервным насосами
Контроль  работы  основного  и  резервного  насосов  через  внешний контактный датчик.
Управление работой основного и резервного насосов. Защита насосов от «сухого» хода.
Возможность задания пользователем аварийного состояния контактных датчиков контроля работы насосов (замкнут или разомкнут). Возможность задания пользователем режима «ресурс» для равномерной выработки ресурса насосов.
