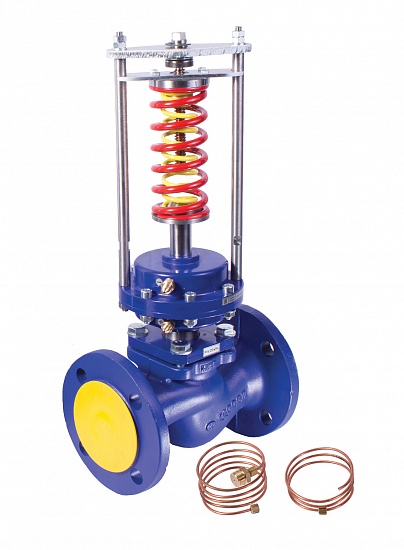

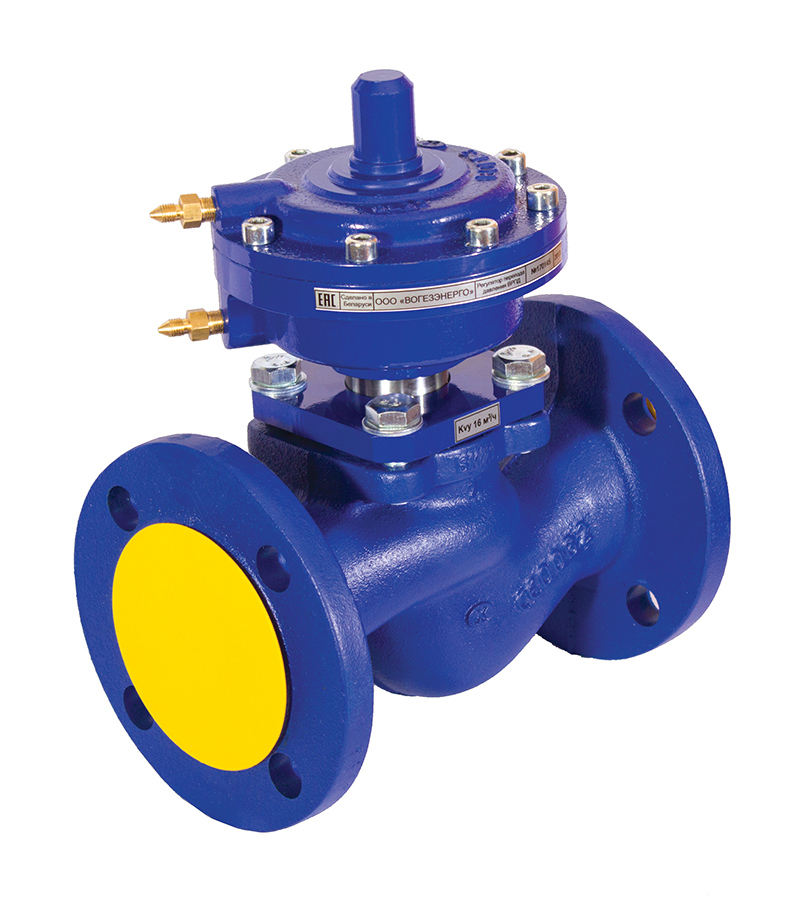

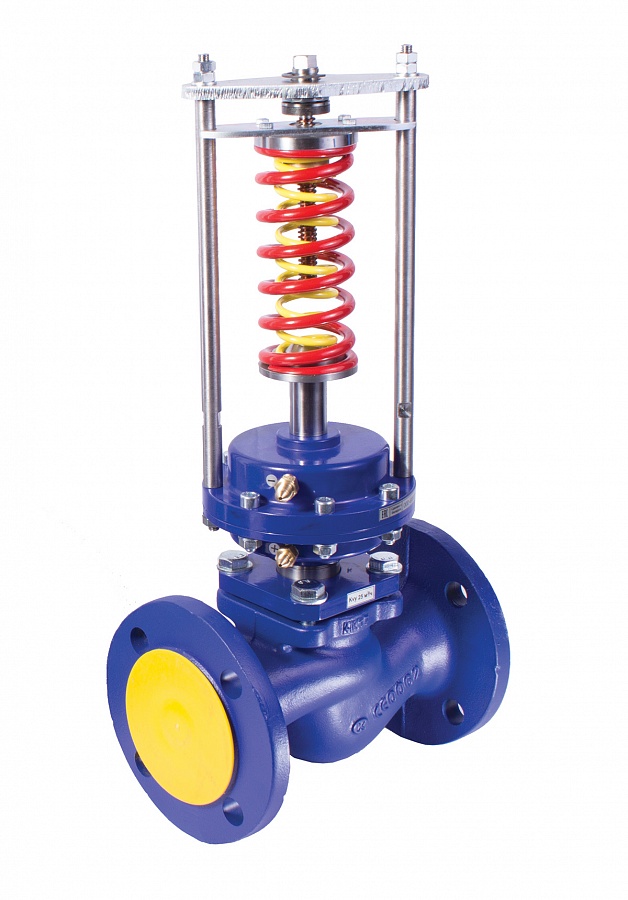

Регуляторы давления ВРПД



Регуляторы перепада давления ВРПД

Регулятор перепада давления предназначен для автоматического поддержания заданного перепада давления рабочей среды на каком-либо гидравлическом сопротивлении путем изменения расхода, в том числе между подающим и обратным трубопроводами теплоносителя в системах теплоснабжения.

Регулятор представляет собой нормально открытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины настройки и силы, создаваемой разностью давлений рабочей среды в мембранных камерах привода.

Регулятор перепада давления может использоваться в качестве регулятора давления «после себя», который предназначен для автоматического поддержания заданного давления рабочей среды после регулятора (перед объектом) путем изменения расхода.

 Технические характеристики

Наименование параметров
Значение параметров
Номинальный диаметр DN, мм
15
20
25
32
40
50
65
80
100
125
150
Условная пропускная способность Kvy, м3/ч
1,6
2,5
4,0
6,3
10
16
25
32
63
100
160
2,5
4,0
6,3
10
16
25
32
40
100
125
200

6,3
10
16
25
32
40
63
125
160
250

280
Температура рабочей среды Т, °С
+5 ... +150°С
Номинальное давление PN, МПа
1,6
Рабочая среда
вода
Диапазон настройки регулятора, кгс/см2, (МПа)*
0,4÷1,6  (0,04÷0,16)  (с желтой пружиной)
1÷4        (0,1÷0,4)      (с красной пружиной)
3÷7        (0,3÷0,7)      (с двумя пружинами)
Зона пропорциональности, % от верхнего предела настройки, не более
16
Относительная протечка, % от Kvy, не более
0,6
Строительная длина, мм
130
150
160
180
200
230
290
310
350
400
480
Высота, мм,  не более
365
370
375
390
395
410
430
450
500
780
800
Масса, кг,  не более
7,8
8
8,7
10,2
11,8
15
19,5
23,1
35
60
82
Окружающая среда
Воздух с температурой от +5°С до +50°С и влажностью от 30 до 80%

* - Регуляторы поставляются с двумя пружинами настройки, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение в пределах от 0,04 до 0,7 МПа. При настройке на конкретное значение следует установить пружину (или обе пружины) с необходимым диапазоном настройки.
Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ 12815-80, исполнение 1.
Ответные фланцы - по ГОСТ 12820 или ГОСТ 12821.

Перед регулятором рекомендуется установить фильтр.
