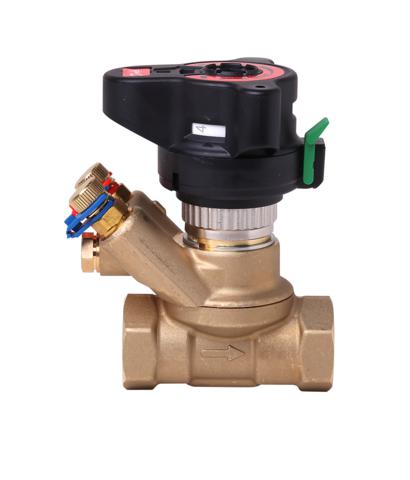

Автоматический балансировочный клапан ASV-BD
Клапан-партнер ASV-BD применяется совместно с автоматическим балансировочным клапаном ASV-PV/P для контроля и поддержания постоянного перепада давлений в обслуживаемых стояках или ветках систем отопления, тепло- и холодоснабжения.
ASV-BD сочетает в себе функции ручного балансировочного клапана и шарового крана, а также обладает рядом особенностей:
- - повышенная пропускная способность при малых потерях давления;
- устройство для переключения функции клапана-партнера для возможности ограничения максимального расхода. Изменение положения доступно в любой момент, в том числе при работающей системе;
- цифровая шкала настройки видна со всех сторон;
- простая блокировка настройки;
- самоуплотняющиеся измерительные ниппели;
- встроенный сливной кран для дренажа и заполнения системы с обеих сторон от клапана;
- съемная рукоятка для монтажа клапана в стесненных условиях;
- цветовой индикатор положения "открыт/закрыт".
| Эскиз | Ду,мм | Kvs, м3/ч | Подключение |
Кодовый номер | |
 |
15 | 3,0 | Внутренняя резьба ISO 7/1 |
Rp 1/2 | 003Z4041 |
| 20 | 6,0 | Rp 3/4 | 003Z4042 | ||
| 25 | 9,5 | Rp 1 | 003Z4043 | ||
| 32 | 18 | Rp 1 1/4 | 003Z4044 | ||
| 40 | 26 | Rp 1 1/2 | 003Z4045 | ||
| 50 | 40 | Rp 2 | 003Z4046 | ||
