Клапан проходной седельный запорно-регулирующий




   Клапаны проходные седельные регулирующие ВКСР с электрическим исполнительным механизмом ВЭП применяются для изменения расхода воды, протекающей в трубопроводах различного назначения при давлении до 1,6 МПа и температуре до 150 °С, включая трубопроводы систем отопления, горячего водоснабжения и приточной вентиляции. Наличие электрического исполнительного механизма позволяет управлять данным процессом дистанционно. Устанавливаются в индивидуальных тепловых пунктах (ИТП) жилых и производственных зданий, центральных тепловых пунктах (ЦТП), котельных, ТЭЦ, насосных станциях и других объектах.

                                                      Основные технические данные
Наименование параметров Значение параметров
Номинальный диаметр , DN, мм 15 20 25 32 40 50 65 80 100 125 150
Условная пропускная способность,
Кvy, м3

0,63
1,0
1,6
2,5
1,6
2,5
4,0
6,3
2,5
4,0
6,3
10
6,3
10
16
10
16
25
10
16
25
32
40
25
40
63
40
63
100
63
100
125
160
100
125
160
200
100
160
200
250
300
Высота клапана с ЭИМ, мм, не более 330 330 345 365 385 400 415 440 490 630 670
Строительная длина, мм 130 150 160 180 200 230 290 310 350 400 480
Масса с приводом, кг, не более 6 7 8 12 13 14 18 24 42 55 80
Допустимый перепад давления, МПа, не более  0,6    0,6 0,5     0,5 0,4 0,3 0,6 0,5    0,4  0,35 0,25
Пропускная характеристика
линейная
Диапазон регулирования
30
Протечка в затворе,% от Kvy, не более
0,01

Ход штока, мм 16 20 40
Время полного хода, с 50  63  90
Номинальное давление, МПа, не более
1,6
Рабочая среда Вода с температурой до 150 °С
Материалы:
-корпус
-крышка
-шток
-плунжер
-седло
-сменный блок уплотнения штока
-уплотнение

Серый чугун
Углеродистая сталь
Нержавеющая сталь
Нержавеющая сталь
Нержавеющая сталь

Манжета – EPDM, направляющие-PTFE
PTFE (DN15-50), "металл по металлу" (DN65-150)
Электрический привод ВЭП-115-1500 ВЭП-115-3000 ВЭП-10-4000

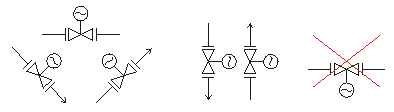

    Монтажные положения
Примечание:

Рекомендуется:
- перед клапанами устанавливать фильтры для защиты его деталей от повреждений вследствие попадания на них посторонних твердых включений;
- перед клапаном устанавливать регулятор перепада давления, так как постоянный перепад давления дает возможность:
  1. регулирующему клапану работать в стабильных условиях;
  2. обеспечивать максимальный расход при пиковых нагрузках;
  3. обеспечить качественное регулирование;
  4. снизить уровень шума.
