Трехходовые смесительные регулирующие клапаны TRV-3 с электроприводом Regada

Клапан смесительный трехходовой регулирующий TRV-3

Клапаны смесительные трёхходовые применяются в качестве исполнительных устройств в системах отопления, охлаждения, кондиционирования, а также технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.

Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вних, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.

ПРЕИМУЩЕСТВА

- высокая надежность и большой ресурс;

- адаптация к сложным условиям работы;

- простота конструкции;

- плавное регулирование расхода;

- точное выполнение заданной характеристики с момента открытия клапана;

- устойчивость к перепадам давления;

- низкий уровень шума и отсутствие вибраций;

- гарантированная работоспособность при высоких температурах рабочей среды (до 150 °С ).

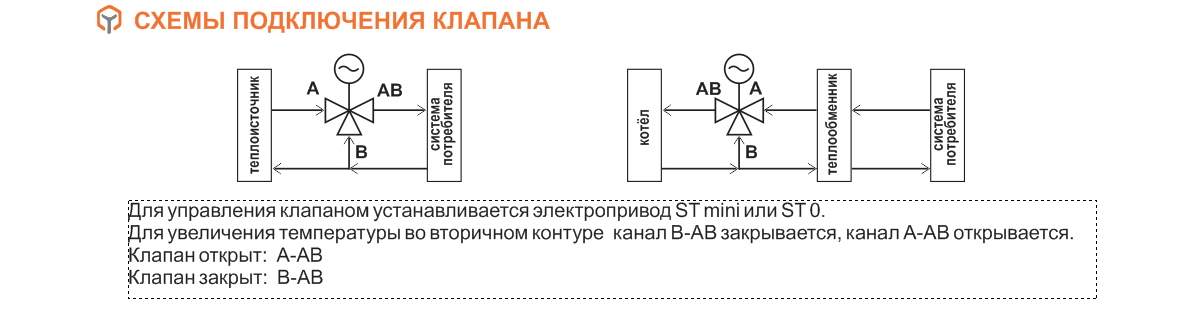

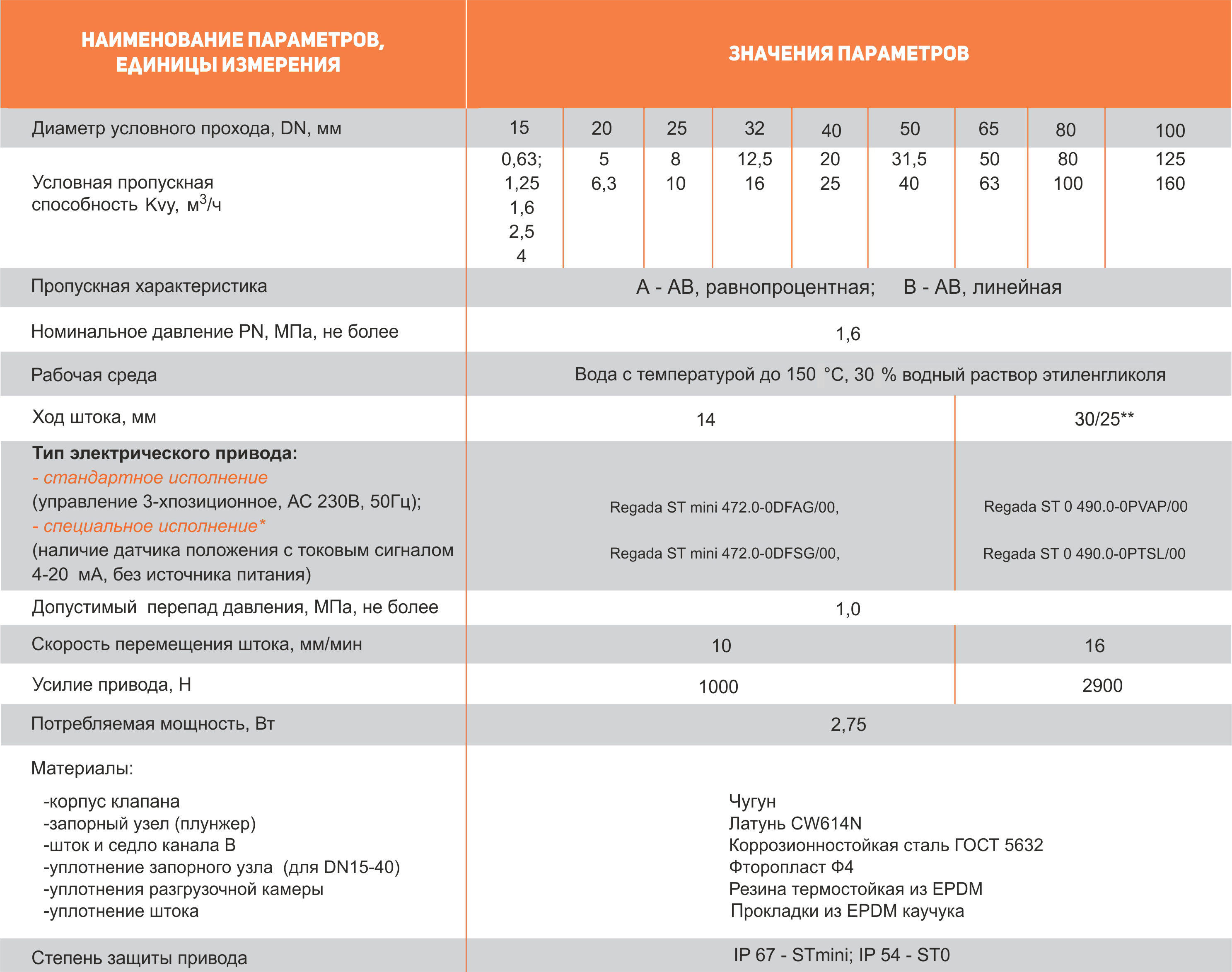

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

*Клапаны оснащаются данным приводом только по спецзаказу. При заказе необходимо уточнять срок поставки.

**Только для клапанов со специальным исполнением привода

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДОВ

Стандартное исполнение

Regada STmini 472.0-0DFAG/00

- Напряжение однофазное 230 В, 50 Гц.

- Климатическое исполнение - умеренное (У) от –25 °C до +55 °C.

- Клеммное присоединение.

- Без датчика положения.

- Управление вручную - есть.

- Степень защиты IР67.

- Два выключателя силы S1, S2.

- Два выключателя положения S3, S4.

- Местный указатель положения.

Regada ST0 490.0-0PVAP/00

- Напряжение однофазное 230 В, 50 Гц.

- Климатическое исполнение - умеренное (У) от –25 °C до +55 °C.

- Клеммное присоединение.

- Без датчика положения.

- Управление вручную - есть.

- Степень защиты IР54.

- Два выключателя силы S1, S2 - схема подключения Z20.

- Два добавочных позиционных выключателя S5, S6, для сигнализации - схема подключения Z21.

- Местный указатель положения.

Специальное исполнение

Regada STmini 472.0-0DFSG/00

- Напряжение однофазное 230 В, 50 Гц.

- Климатическое исполнение - умеренное (У) от –25 °C до +55 °C.

- Клеммное присоединение.

- Датчик положения - есть (электронный с R/I преобразователем с токовым сигналом без источника).

- Управление вручную - есть.

- Степень защиты IР67.

- Два выключателя силы S1, S2.

- Два выключателя положения S3, S4.

- Местный указатель положения.

Regada ST0 490.0-0PTSL/00

- Напряжение однофазное 230 В, 50 Гц.

- Климатическое исполнение - умеренное (У) от –25 °C до +55 °C.

- Клеммное присоединение.

- Датчик положения - есть (электронный с R/I преобразователем с токовым сигналом без источника).

- Управление вручную - есть.

- Степень защиты IР54.

- Два выключателя силы S1, S2 - схема подключения Z20.

- Два добавочных позиционных выключателя S5, S6, для сигнализации - схема подключения Z21.

- Местный указатель положения.

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

TRV-3-X1-X2-X3-X4

Где:

TRV-3 - Условное обозначение клапана регулирующего

X1 - Номинальный диаметр (от DN15 до DN100)

X2 - Условная пропускная способность

X3 - Тип привода:

1 - привод ST mini согласно таблице технических характеристик (скорость перемещения 10 мм/мин);

2 -привод ST 0 согласно таблице технических характеристик (скорость перемещения 16 мм/мин).

X4 - Наличие электронного датчика положения с токовым сигналом 4-20 мА

1-есть;

0-нет.

Например:

Клапан смесительный трёхходовой регулирующий фланцевый с условным диаметром 65мм, с пропускной способностью 63 м³/ч, максимальной температурой рабочей среды 150 °С и оснащенный приводом Regada ST 0 без датчика положения.

TRV-3-65-63-2-0

Клапан смесительный трёхходовой регулирующий фланцевый с условным диаметром 25мм, с пропускной способностью 8 м³/ч, максимальной температурой рабочей среды 150 °С и оснащенный приводом Regada ST mini с датчиком положения с токовым сигналом 4-20 мA.
TRV-3-25-8-1-1
