Фланцевые клапаны VVF
Новое поколение клапанов Siemens Acvatix
Новая линейка клапанов обновляет и расширяет наше предложение по клапанам с Большим Штоком и заменяет старую линейку PN6 (VVF21 / VXF21), PN10 (VVF/VXF31) и PN16 (VVF40 / VXF40).
Линейка разделена на 3 раздела
Линейка разделена на 3 раздела
- VVF/VXF22.. – PN6 Фланцевые клапана DN25 .. DN100 с латунным/бронзовым корпусом.
- VVF/VXF32.. – PN10 Фланцевые клапана DN15 .. DN150 с латунным/бронзовым корпусом.
- VVF/VXF42.. – PN16 Фланцевые клапана DN15 .. DN150 с латунным/бронзовым корпусом.
Линейка клапанов Siemens Acvatix
"Сименс", насколько это возможно, облегчил ряд клапанов для выбора. Повысил значения kvs, повысил давление закрытия Δps и Δpmax для повышения конкурентоспособности.
Преимущества для заказчиков:
- Выше kvs
- Выше Δpmax
- Выше Δps
- Варианты с компенсацией по давлению
Новое поколение клапанов Siemens Acvatix улучшает линейку
Новый ряд клапанов расширяет наше предложение по производительным клапанам и заменяет старую линейку PN6 (VVF21 / VXF21), PN10 (VVF/VXF32) и PN16 (VVF40 / VXF40). Как вы можете заметить, новые клапана не всегда заменяют существующие 1:1 - это сделано для того, чтобы сохранить ряд клапанов простым и эффективным.
Диапазон разбит на семь линеек клапанов:
- VVF22.. - 2-ходовые фланцевые клапаны PN6, DN25 - DN100
- VXF22.. - 3-ходовые фланцевые клапаны PN6, DN25 - DN100
- VVF32.. - 2-ходовые фланцевые клапаны PN10, DN15 - DN150
- VXF32.. - 3-ходовые фланцевые клапаны PN10, DN15 - DN150
- VVF42.. - 2-ходовые фланцевые клапаны PN16, DN15 - DN150
- VXF42.. - 3-ходовые фланцевые клапаны PN16, DN15 - DN150
- VVF42..K - 2-ходовые фланцевые клапаны с компенсацией давления PN16, DN50 - DN150
Материал корпуса
Корпус клапана из чугуна GJL-250 позволяет соответствовать всем европейским стандартам,
связанным с классом давления, средней температурой и размерами
Внутренние части
Шток из нержавеющей стали и плунжер из латуни/бронзы для использования клапанов в закрытых системах без эрозии при умеренных перепадах давления
Параболический плунжер
Оптимальный уровень шума на низких и средних перепадах давления и хорошие характеристики управления
Уплотнение штока
Латунное уплотнение корпуса с проверенным EPDM-O-кольцом для низких и средних температур

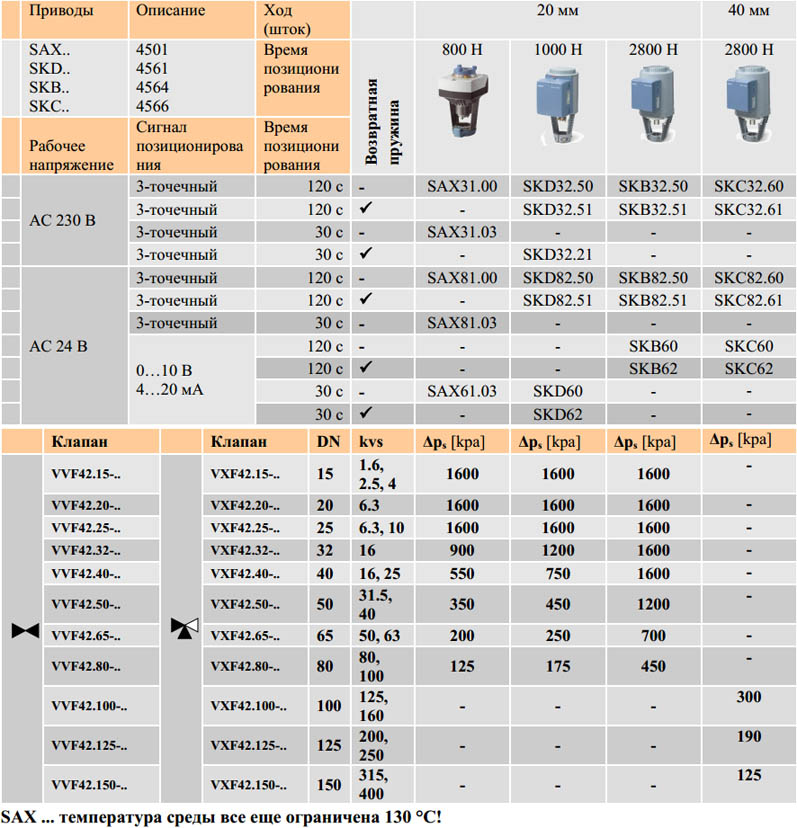

Клапаны нового поколения призводительности PN16 - DN 15...150
VVF42 - VXF42 - фланцевые клапаны PN16 со штоком из нержавеющей стали и внутренними частями из латуни/бронзы.
- Чугунный (GJL-250) корпус клапана с оптимизированной конструкцией
- универсальное среднее сопротивление (холодная вода, горячая вода / этиленгликоль) от -10 до 150°C с проверенным EPDM уплотнением штока
- Возросло дифференциальное давление регулирования до 400 кПа
2-ходовые клапаны с выбором 2-х величин kvs на один диаметр клапана (за исключением новых DN20 и DN32) для обеспечения оптимальной совместимости старого и нового оборудования и максимально возможного объемного расхода для клапана с определенным диаметром. Пожалуйста, помните, что фланцевые клапана VVF/VXF42 также подходят для
замены VVF/VXF31!
