Электроприводы ANT3-11.2x ANT3-5.2x
Электромеханические приводы ANT3-11 предназначены для управления регулирующими клапанами LDM ряда RV 122 и электромеханические приводы ANT3-5 предназначены для управления регулирующими клапанами LDM ряда RV 111. Конструкция присоединения на клапан обеспечивает нулевой зазор между тягой привода и клапана, таким образом обеспечивается точная способность регулирования даже при минимальных изменениях положения. Приводы самоадаптирующиеся, концевые положения ограничены собственным ходом клапана. Для совместной работы с системой регулирования приводы оснащены стандартным трех-позиционным или пропорциональным управлением (выборочно 0..10 V, 2..10 V, 0..20 тА или 4..20 тА). Версия с обозначением "SC" снабжена электронным способом управляемой аварийной функцией, которая активируется при выпадении питания или напряжения на клемме NF у приводов с пропорциональным управлением. В настройке приводов с пропорциональным управлением можно определить положение в процентах хода, в которое привод перестановится после активации аварийной функции. Донастроечным положением является положение "закрыто". Источником энергии служит блок конденсаторов, который во время эксплуатации постоянно подзаряжается. Срок службы конденсаторов 10 лет, что отвечает сроку службы клапанов под нормальными условиями. Все типы приводов оснащены маховиком, позволяющим в случае необходимости производить управление вручную.
Применение:
Приводы в комплекте с клапанами LDM предназначены прежде всего для применения в системах отопления, установках кондиционирования воздуха и холодильных системах. В этих случаях можно с успехом применить комбинацию регулирующей характеристики LDMspline®, оптимизированной для процессов переноса тепла с точностью и надежностью функции, данной простой механической конструкцией привода. В некоторых случаях можно применить аварийную функцию привода, которая при прекращении подачи напряжения на клемме привода NF переставит клапан в заранее определенное положение.
Особенности:
- простой монтаж на клапан, не требующий настройки и инструментов
- самоадаптирующаяся функция, четко определяющая диапазон хода привода по концевые положениям хода клапана
- маховик, позволяющий в случае необходимости осуществлять управление вручную
- указатель хода, информирующий о положении клапана в настоящий момент
- возможность оснащения обратной резистивной связью или переставным выключателем положения (в приводах с трехпозиционным управлением)
- интеллектуальное микропроцессорное управление(в приводах с аварийной функцией и пропорциональным управлением)
- автоматическое опознавание проникновения загрязнений в пространство между седлом и конусом клапана, включая алгоритм для функции самоочищения (в приводах с пропорциональным управлением)
- возможность выбора типа управления 0..10 V, 2.. 10 V, 0..20 тА, 4..20 тА (в приводах с пропорциональным управлением)
- возможность выбора целевого положения аварийной функции в приводах с пропорциональным управлением и аварийной функцией в диапазоне 0..100% хода
- возможность ознакомления с историей и диагностика аварийных состояний в исполнении с микропроцессором
- высокая эксплуатационная надежность и долговечность, благодаря простой конструкции и выбору качественных металлических материалов механически нагруженных деталей.
- обратная связь с сигналом напряжения или потока у приводов с микропроцессором
- возможность цифрового управления (протокол MODBUS)
- возможность настройки диапазона нечувствительности

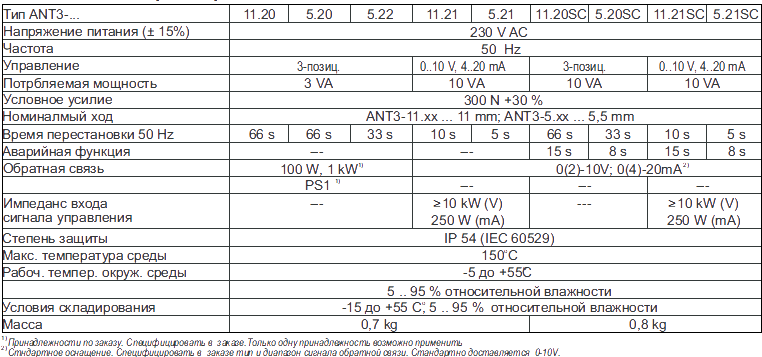

Технические характеристики
