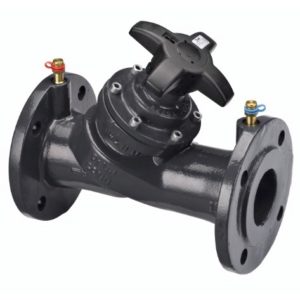

Ручной балансировочный клапан MSV-F2

Ручной балансировочный клапан MSV-F2







Ручные балансировочные клапаны MSV-F2 предназначены для монтажной наладки трубопроводных систем тепло- и холодоснабжения зданий и сооружений с целью обеспечения в них расчетного потокораспределения.
Клапаны позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки.
Балансировочные клапаны MSV-F2 оснащены герметичным затвором и игольчатыми измерительными ниппелями (кодовый номер 003Z0104) и могут одновременно использоваться в качестве запорной арматуры.
Настройка клапанов производится с помощью измерительного прибора Danfoss PFM 3000/4000, после чего ограничитель подъема штока может быть заблокирован для защиты от несанкционированных изменений настройки.
Основные характеристики
• Условный проход: 15–400 мм.
• Условное давление: 16 и 25 бар.
• Диапазон рабочих температур:
-10 … 130 °С (Ру 16) и -10 … +150 °С (Ру 25).
• Клапаны устанавливаются на подающем или обратном трубопроводе системы.

MSV-F2 с измерительными нипелями Py = 16 бар
Эскиз Ду, мм Пропускная способность Kvs, м3/ч Макс. температура среды Тмакс., °С Ру, бар                         Кодовый номер





















15 3,1









130




















16










003Z1085
20 6,3 003Z1086
25 9,0 003Z1087
32 15,5 003Z1088
40 32,3 003Z1089
50 53,8 003Z1061
65 94,4 003Z1062
80 122,3 003Z1063
100 200,0 003Z1064
125 304,4 003Z1065
150 400,8 003Z1066

MSV-F2 с измерительными нипелями Py = 25 бар
Эскиз Ду, мм Пропускная способность Kvs, м3/ч Макс. температура среды Тмакс., °С Ру, бар                         Кодовый номер





















15 3,1









150




















16










003Z1092
20 6,3 003Z1093
25 9,0 003Z1094
32 15,5 003Z1095
40 32,3 003Z1096
50 53,8 003Z1070
65 94,4 003Z1071
80 122,3 003Z1072
100 200,0 003Z1073
125 304,4 003Z1074
150 400,8 003Z1075
